スポーツ施設用大型投光器 アルカスNSD

お問い合わせ・ご相談

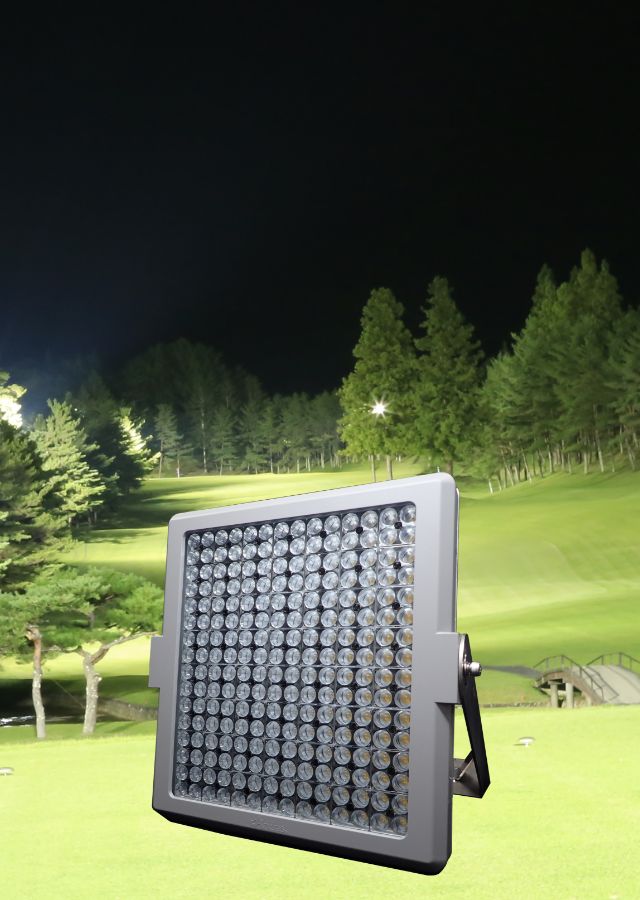

超高効率でしっかり明るい。
スポーツに求められる照明品質を追求した大型投光器

アルカスNSDは、スポーツ施設のために設計された大型LED投光器です。発光効率160lm/Wの高効率に加え、特許取得のデュアルレンズでグレアを抑え、必要な場所へ効率よく照射します。小規模施設から国際大会レベルまで、照明品質と導入コストの両立を目指したい現場に適したシリーズです。

小規模施設から国際大会レベルまで対応

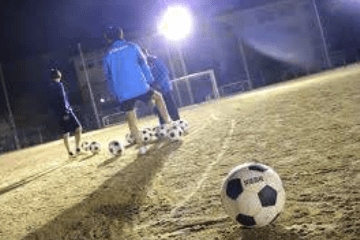

学校のグラウンド・コート
ゴルフ場
各種競技施設
国際規格対応が
求められる大規模施設

このようなお悩みに対応

  • できるだけコストを抑えてナイター照明を更新したい
  • 既設ポールや受電設備を活かして改修したい
  • 施設規模や用途にあった照明を選びたい
  • まぶしさ、光漏れ、グレア対応など性能も重視したい

Product製品の特徴

  • 01

    160lm/Wの高効率で、
    省エネと明るさを両立

    160lm/Wの高効率で、省エネと明るさを両立
    発光効率160lm/Wを実現し、少ない消費電力で高い明るさを生み出します。電気代を抑えながら、スポーツ施設に求められる照度をしっかり確保できる大型投光器です。

  • 02

    特許取得デュアルレンズで
    まぶしさを徹底カット

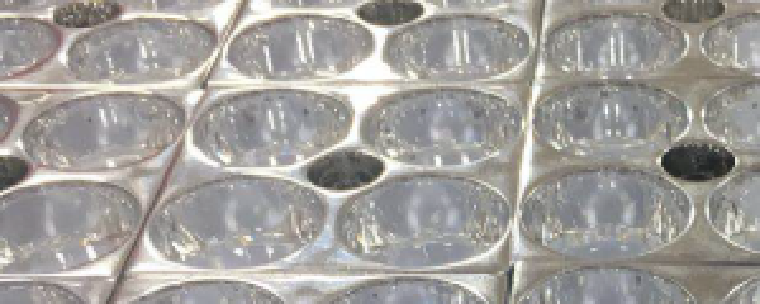

    特許取得のデュアルレンズ構造により、必要な明るさを確保しながらグレアを抑えます。プレーヤーや観客にとって見やすい照明環境をつくり、競技に必要な視認性にも配慮しています。

  • 03

    柔軟な角度調整で
    照射範囲を設定できます

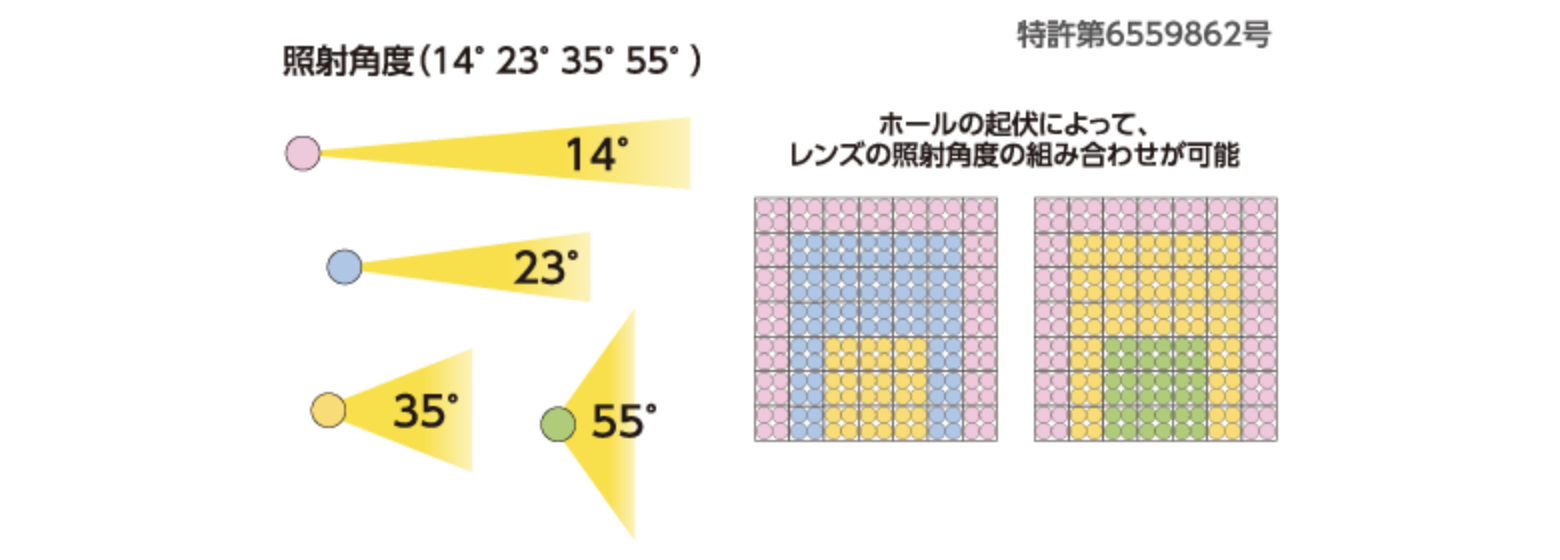

    14°・23°・35°・55°の異なるレンズを1台に組み合わせることで、近距離から遠距離まで必要な範囲をムラなく照らせます。施設条件に合わせた照明計画を実現できる設計です。

  • 04

    メンテナンスフリー設計で、
    運用負担を軽減

    雨水で落ち葉やゴミが流れやすい構造を採用し、放熱を妨げる汚れがたまりにくい設計です。定期メンテナンスの負担を減らし、導入後の運用コストも抑えます。

  • 05

    電源別置きで、
    ポール先端の負担を軽減

    電源ユニットを別置きにすることで、ポール先端にかかる重量負担を抑えています。既設ポールを活かした更新にも対応しやすく、安全性と施工性の両面に配慮した構成です。

そのほかの特徴

  • 4T強化ガラス採用

    灯具前面には4T強化ガラスを採用。ポリカーボネートのカバーと比較し、傷付きにくく燃えにくく、耐候性・耐久性が高いです。

  • 調光システムに
    対応

    オプションで無線調光システムを付けることができます。環境に合わせた明るさ調整で、より省エネ運用が可能です。

  • 入力電圧
    400V対応

    入力電圧400Vに対応しているため、既存設備の条件によっては変圧工事を行わずに更新できます。工事負担と導入コストの抑制につながります。

  • 製品寿命60,000時間の
    長寿命

    ランプ交換や更新の頻度を減らし、維持管理コストの削減にもつながります。

  • IP66取得、防塩塗装、
    サージプロテクタ搭載

    屋外スポーツ施設や沿岸部など、厳しい環境でも安心して使用できる仕様です。

シリーズ共通項目

製品仕様 点検・交換
について 安全上のご注意
製品シリーズ
アルカスNSD
消費電力
240W〜600W
定格電圧
AC90〜305V／AC249〜528V
出力電圧
134VDC / 3.2〜4.2A または 171VDC / 2.1A（製品により異なる
色温度
5000K
全光束
38,400lm〜96,000lm
照射角度
14°／23°／35°／55°
ランプ効率
160lm/W
演色性
Ra80
製品寿命
60,000時間
使用温度
IP67
保護等級
390×390×124mm〜474×436×124mm（本体のみ）
重量
本体8.71kg〜12.84kg／アーム3.67〜3.69kg／電源1.20〜3.52kg
備考
電源外付／無線調光追加対応

詳細はお問い合わせください。

詳細はお問い合わせください。

導入事例

  • Before
    After

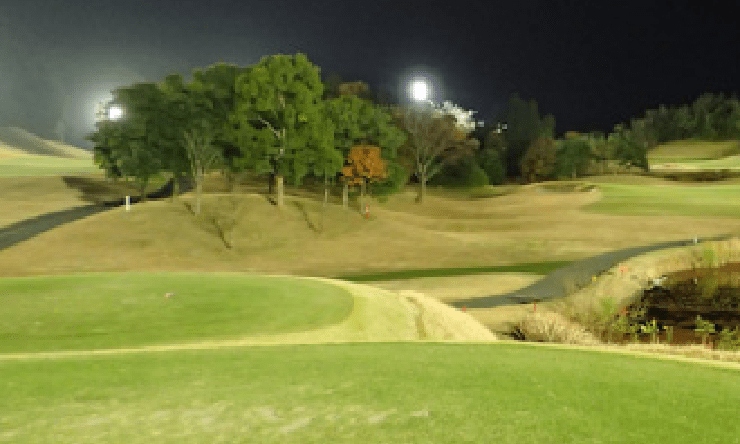

    武蔵の森スポーツプラザ様
    消費電力を50％カット。台数も大幅に削減され、メンテナンス費も削減
    リードある日、ドアの前に一匹の猫がいました。二つの瞳は金の宝石。三つの毛色が混ざった四肢は美しく弓なりで五雲に遊ぶ。人は定命六十と言えども、猫は七生報国の生き物よ。八割れはこと愛らしく九界の寂寥も忘れさす。ある日、ドアの前に一匹の猫がいました。二つの瞳は金の宝石。三つの
  • Before
    After
    武蔵の森スポーツプラザ様
    消費電力を50％カット。台数も大幅に削減され、メンテナンス費も削減
    リードある日、ドアの前に一匹の猫がいました。二つの瞳は金の宝石。三つの毛色が混ざった四肢は美しく弓なりで五雲に遊ぶ。人は定命六十と言えども、猫は七生報国の生き物よ。八割れはこと愛らしく九界の寂寥も忘れさす。ある日、ドアの前に一匹の猫がいました。二つの瞳は金の宝石。三つの
事例一覧

製品紹介動画

製品ラインナップ／
資料ダウンロード

  • アルカスNSD 240W

    製品NO. AR-M24
    全光束 38,400 lm
    消費電力 240W
    色温度 4000K / 5000K / 6500K
    重量 本体=8.80kg / アーム=3.69kg / 電源=1.20kg
    サイズ 390*390*124 ㎜（本体のみ）
    その他仕様
    特許番号
    仕様書ダウンロード

  • アルカスNSD 400W

    製品NO.
    全光束
    消費電力
    色温度
    重量
    サイズ
    その他仕様
    特許番号
    仕様書ダウンロード

  • アルカスNSD 480W

    製品NO. AR-M48
    全光束 76,800 lm
    消費電力 480W
    色温度 4000K / 5000K / 6500K
    重量 本体=12.75Kg / アーム=3.67kg / 電源=2.65kg
    サイズ 474*436*124 ㎜（本体のみ
    その他仕様
    特許番号
    仕様書ダウンロード

  • アルカスNSD 600W

    製品NO. AR-M60
    全光束 96,000 lm
    消費電力 600W
    色温度 4000K / 5000K / 6500K
    重量 本体=12.75Kg / アーム=3.67kg / 電源=3.52kg
    サイズ 474*436*124 ㎜（本体のみ）
    その他仕様
    特許番号
    仕様書ダウンロード

  • 弊社独自のデュアルレンズを搭載

    アルカスNSD 800W

    製品NO. AR-M80
    全光束 128,000 lm
    消費電力 800W
    色温度 5000K
    重量 本体=15.75Kg / アーム=3.67kg / 電源=5.30kg
    サイズ 474×436×124 mm（本体のみ）
    その他仕様 弊社独自のデュアルレンズを搭載
    特許番号
    仕様書ダウンロード

  • アルカスNSD320W

    製品NO. AR-M32
    全光束 51,200 lm
    消費電力 320W
    色温度 4000K / 5000K / 6500K
    重量 本体=8.71kg / アーム=3.69kg / 電源=1.88kg
    サイズ 390*390*124 ㎜（本体のみ）
    その他仕様
    特許番号
    仕様書ダウンロード
